ENTREGA FINAL

• DWG - Pormenor

• PDF - Pormenor

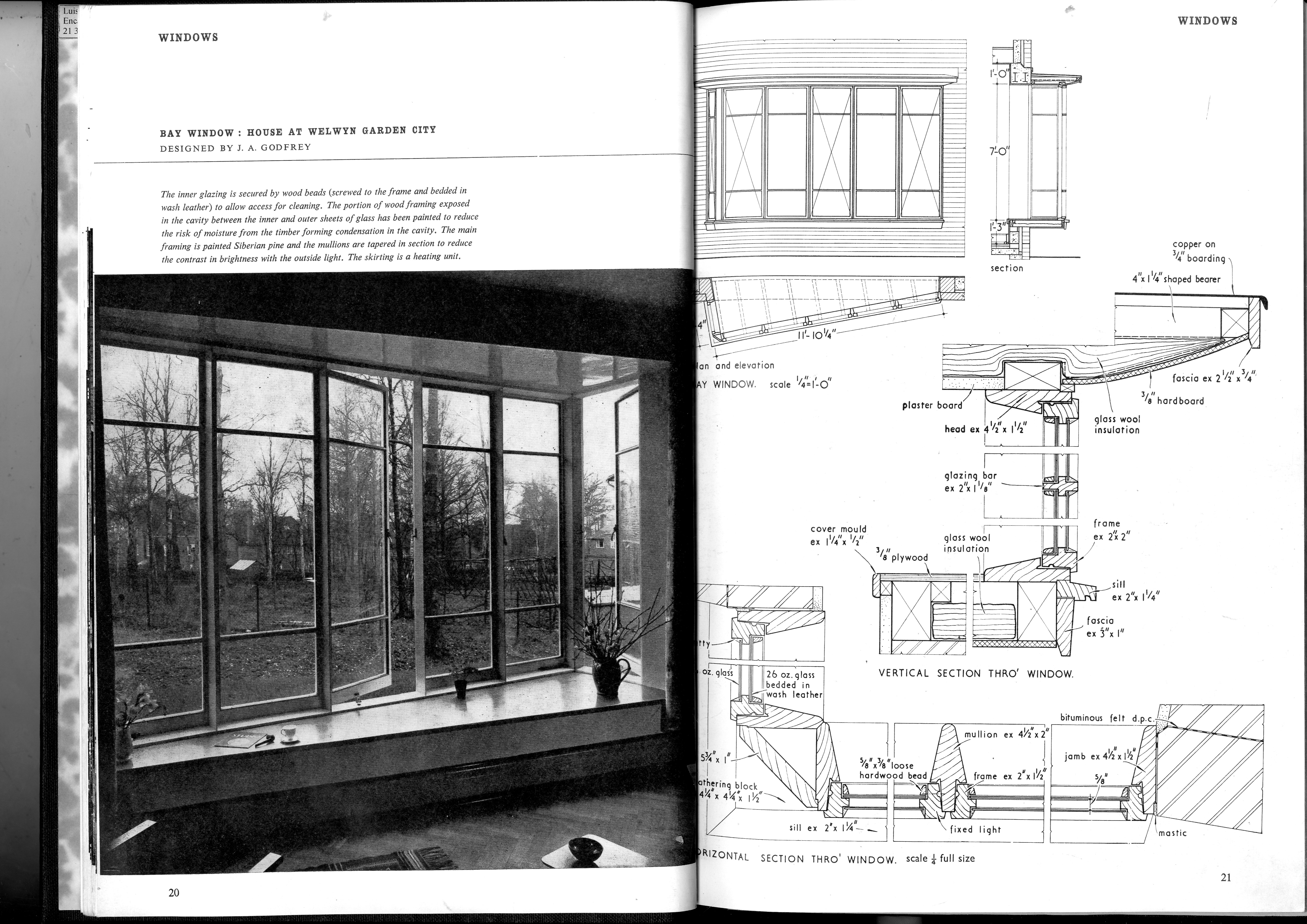

• JPG - Original

• LSP - Macro

Lição 26

• Análise e comentário da pré-impressão dos Pormenores

• Esclarecimento de dúvidas para a finalização dos trabalhos

• Esclarecimento de dúvidas acerca da entrega online - até às 24h

Lição 25

• Importância das espessuras nos desenhos do Pormenor :

• Espessura só é realmente visível quando se imprime o PDF

• Por isso, fazer várias experiências de impressão

• Utilizar o sistema de cores associadas às layers das linhas a que se vai atribuir espessuras

• Fazer legendas pequenas no Modelspace

• Fazer legendas grandes (exteriores à MVIEW) no Paperspace

• Altura de letra - deve ser a mesma em toda a folha A4

• Processo de Entrega :

• Copiar ficheiros .JPG .DWG .PDF .LSP para a pasta public_html e passar para a internet, utilizando o FileZilla, através do servidor da faculdade

• Publicar no Blog os links relativos aos ficheiros

Lição 24

• Revisões para a finalização do Pormenor :

• Linetypes a aplicar às linhas directamente no modelspace

• LTSCALE necessário na passagem para o Layout A4

• Lineweights devem ser atribuídas com o sistema de cores anteriormente descrito

• Trabalhar e apresentar o trabalho no modo 2D Wireframe

• Escala - o trabalho no modelspace deve estar todo à escala real para permitir a utilização de escalas de representação rigorosas na passagem para o Layout A4

• Dúvidas sobre a macro :

• Como ligar e desligar o menu OSNAP no decorrer da função :

• (setq os (getvar 'osmode)) - para utilizar no inicio da macro, faz com que a função memorize as definições do menu OSNAP no estado em que estão no momento da invocação do comando

• (setvar 'osmode 0) - desliga o OSNAP (fica com 0 opções ligadas)
• (*no caso de se querer escolher uma determinada configuração do OSNAP para utilizar numa fase da função basta descobrir o número que descreve essa configuração e substituir 0 por esse número)

• (setvar 'osmode os) - repõe a configuração inicial - utilizar no fim e ao longo da macro, se necessário

• Notas na macro :

• Nome, número mecanográfico e turma do aluno
• Objectivo da macro
• Funcionamento - descrição do processo completo

Lição 23

• Aula de apoio ao exercício da macro

• Desenvolvimento de uma função para o desenho automático de escadas, tendo por base a fórmula:
• (2 x Espelho) + Cobertor = 0,63 m (passo confortável)

• Macro concebida no Notepad++
• Acrescento da função: (defun dtr ( deg ) (* pi (/ deg 180.0)))
• Colocada no fim da macro, esta função faz a conversão de radianos p/ graus
• Permite a utilização da expressão "dtr" para indicar uma direcção com graus
• Os ângulos funcionam como no círculo trigonométrico (rotação contrária à dos ponteiros do relógio) ex.:
• (dtr 0) - na horizontal p/ a direita
• (dtr 90) - na vertical p/ cima
• (dtr 180) - na horizontal p/ a esquerda
• (dtr 270) - na vertical p/ baixo

• Desenho de um quadrado de 4x4 no AutoCad
• REC _0,0 _4,4

• APPLOAD da função escada.lsp

• Primeira experiência com o comando ESCADA (mal sucedida)

• Reedição da macro

• Novo APPLOAD e experiência com o comando ESCADA

• A função funciona pedindo :
• O ponto de arranque da escada
• A altura do espelho (neste caso 0.18)
• E o número de degraus da escada (neste caso 11)

Lição 22

• MACRO - É obrigatória a colocação no ficheiro .lsp de indicações de para que serve e como funciona

• Legendas do pormenor - organização na vertical - Legenda, Material

• Legendas, setas e cotas do pormenor - podem ser feitas no modelspace - na passagem para o layout, sofrem o mesmo processo de dimensionamento para uma determinada escala que os outros elementos gráficos

• Ficheiro .bak - recuperação de trabalho perdido - abrir e voltar a guardar com a extensão .dwg

• RECOVER - comando a utilizar para o ficheiro .bak

• REGEN - comando para a rejeição de anomalias gráficas que possam surgir no AutoCad

• AUDIT - comando para fazer uma auditoria à base de dados do programa

• PURGE - comando que limpa o ficheiro de todas as entidades, layers vazias, tipos de cotagem tipos de linha importados, etc. que não estejam a ser utilizados - torna o ficheiro mais leve e deixa apenas a informação que importa (utilização imprescindível antes da entrega do ficheiro .dwg do pormenor)

• FILTER - comando que permite selecionar e trabalhar isoladamente com um grupo de entidades gráficas com uma ou mais características em comum

• No caso de haver "lixo perdido" no desenho suficientemente longe das peças desenhadas para que quando se faz ZOOM _ E não se veja nem uma coisa nem outra;

• ERASE
• ALL
• R - Remover o que queremos que fique da selecção

Lição 21

• Desenho de uma mediatriz de um quadrado de 1x1 através dos pontos :
• LINE
• 0.5 , 0
• 0.5 , 1

• Lembrar que :
• (se utiliza a vírgula para separar coordenadas na referenciação do ponto)
• (se utiliza o ponto para separar numero inteiro/casas decimais na expressão de uma distância)

• Noções de "car" e "cadr" em linguagem LISP :

• car = valor de x relativo a um ponto (car ponto) - refere-se ao "primeiro elemento da lista" constituída pelas coordenadas do ponto
• cadr = valor de y relativo a um ponto (cadr ponto) - refere-se ao "segundo elemento da lista" constituída pelas coordenadas do ponto

• Aplicação das expressões setq, car e cadr numa macro concebida para a inserção de quadrados de 1x1 - "sq1.lsp"

• APPLOAD e experiência com o novo comando SQ1

• Desenvolvimento de uma função "teste.lsp" para marcar o ponto médio de um segmento de recta com um pequeno círculo
• Aplicação dos conceitos de polar e distance e utilização da divisão para a distancia p1 p2 e da multiplicação (por 0.01) dessa mesma distância para dar um diâmetro ao pequeno círculo

• APPLOAD e experiência com o novo comando TESTE
